產品詳情
PLD 系列處理放大器代表了技術和創新的革命性進步。PLD 具有靈活的放大器求和技術™ (FAST)、先進的 DSP 和揚聲器管理、具有功率因數校正 (PFC) 的下一代 D 類放大以及無與倫比的用戶體驗，PLD 提供強大且超高保真度的電源來驅動多個通道和配置揚聲器的小操作復雜性。

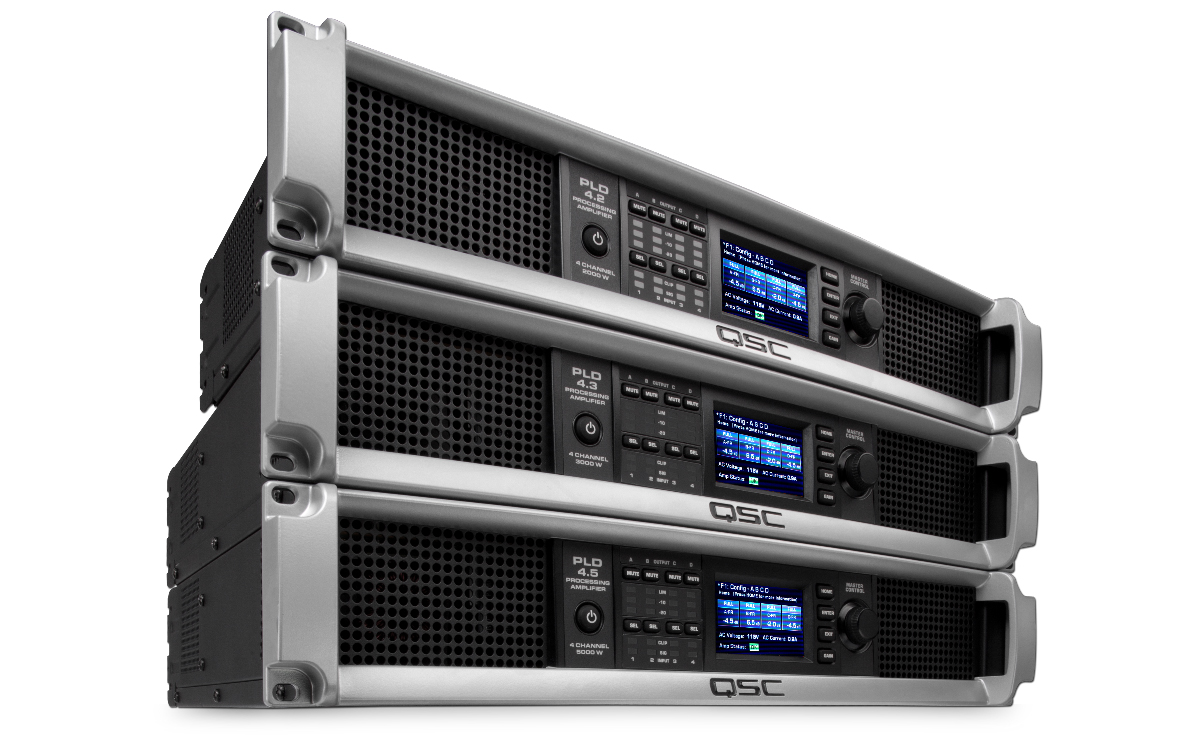

PLD 專為滿足便攜式和生產音響系統用戶的需求而設計，提供高效、強大和超高保真度的電源來驅動揚聲器的多個通道和配置，同時部署復雜的數字處理——所有這些都以小的操作員復雜性實現。PLD 系列由三個功能強大、重量輕的四通道放大器組成，每個放大器都帶有板載高級 DSP，并且能夠以各種方式配置和組合通道以驅動各種揚聲器系統。這些放大器不僅使您的系統在今天表現得更好，而且還為未來的系統增長提供了廣泛而靈活的選擇。
E 系列娛樂系統 DSP 調諧現在可用于 PLD 處理放大器。
特征
- Flexible Amplifier Summing Technology™ (FAST) 通過在一個、兩個、三個或所有四個通道上分配總放大器功率來驅動大多數揚聲器系統或配置。
- 四通道全功能板載揚聲器 DSP，帶有分頻器和參數 EQ 濾波器、限幅和對齊延遲，無需外置揚聲器處理器。
- E 系列娛樂系統 DSP 調諧現在可用于 PLD 處理放大器：
- 強大的 Intrinsic Correction™ 處理可大限度地提高 QSC 揚聲器的聲音性能。
- 20 個出廠預設配置，可以修改并存儲在 50 個用戶預設中。
- 具有 PFC 的 PowerLight 通用開關模式電源可實現高效率、改進的音頻性能和重量輕。

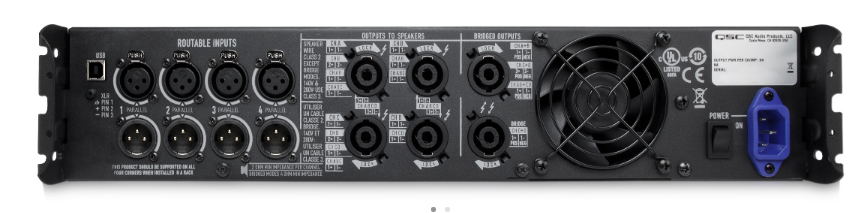

- 四個輸入 XLR 連接器和六個 NL4 輸出連接器。

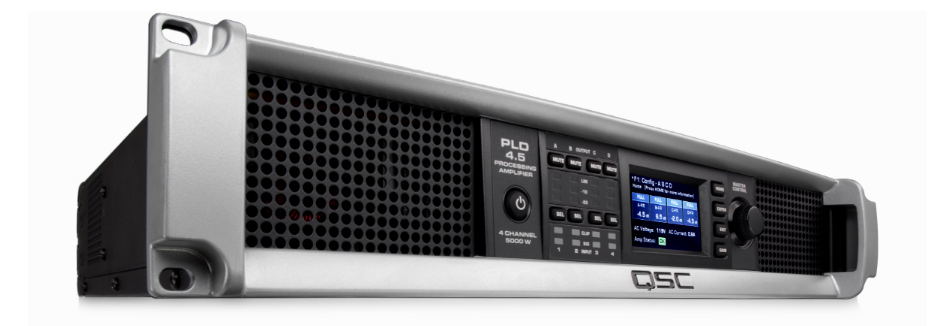

- 集成前面板，帶有通道選擇和靜音按鈕、輸入和輸出 LED 計量、400×240 LCD、直觀的導航按鈕、LED 電源按鈕和指示燈以及鑄鋁手柄。
- 預設向導簡化了放大器配置，提供從最暢銷的無源揚聲器列表中進行選擇。
一般規格
| PLD4.2 | PLD4.3 | PLD4.5 | ||
| 典型失真 | 0.01–0.06% |
|||
| 大失真 | 1.0% | |||
| 頻率響應 | 20 Hz–15 kHz ±0.2 dB 20 Hz–20 kHz +0.2/-0.7 dB |
|||
| 噪聲： 未加權輸出未靜音 |
-101 分貝 |
|||
| 噪聲： 加權輸出靜音 |
-109 分貝 | |||
| 獲得 | 1.2V | 34.0分貝 | 38.4分貝 | 38.4分貝 |
| 阻尼因子 | >150 | |||
| 輸入阻抗 | >10 kΩ，平衡或不平衡 | |||
| 有效值輸入電平 | 3.9V | 12.28 伏（+24 分貝） |
||
| 1.2V | 3.88 伏（+14 分貝） | |||
| 放大器和負載保護 | 短路、開路、熱、射頻保護。開/關靜音、直流故障關斷、有源浪涌限制、輸入電流限制 | |||
| 交流電源輸入 | 4.2：通用電源 100-132/200–240 VAC，50–60 Hz 4.3/4.5：通用電源 100–240 VAC，50–60 Hz |
|||
電源規格
| PLD4.2 | PLD4.3 | PLD4.5 | |||||
| 頂峰 | 連續的 | 頂峰 | 連續的 | 頂峰 | 連續的 | ||
| 4個獨立通道 A、B、C、D |
8Ω | 500 瓦 | 400 瓦 | 900 瓦 | 625 瓦 | 1200 瓦 | 1150 瓦 |
| 4Ω | 700 瓦 | 400 瓦 | 1400 瓦 | 625 瓦 | 2000 瓦 | 1250 瓦 | |
| 2Ω | 625 瓦 | 325 瓦 | 1200 瓦 | 625 瓦 | 1600 瓦 | 625 瓦 | |
| 2 通道 BTL 橋接 A+B 或 C+D 雙倍電壓 |
8Ω | 1200 瓦 | 800 瓦 | 2400 瓦 | 1250 瓦 | 4000 瓦 | 2250 瓦 |
| 4Ω | 1500 瓦 | 600 瓦 | NR* | NR* | NR* | NR* | |
| 2Ω | NR* | NR* | NR* | NR* | NR* | NR* | |
| 2 通道并聯 AB 或 CD 加倍電流 |
8Ω | 500 瓦 | 400 瓦 | 1300 瓦 | 1150 瓦 | 1250 瓦 | 1150 瓦 |
| 4Ω | 950 瓦 | 800 瓦 | 2000 瓦 | 1250 瓦 | 2400 瓦 | 2250 瓦 | |
| 2Ω | 1200 瓦 | 800 瓦 | 2500 瓦 | 1250 瓦 | 4000 瓦 | 2100 瓦 | |
| 1 通道 3CH 并聯 ABC 三倍電流 |
8Ω | 500 瓦 | 400 瓦 | 1400 瓦 | 1150 瓦 | 1400 瓦 | 1150 瓦 |
| 4Ω | 950 瓦 | 800 瓦 | 2400 瓦 | 2000 瓦 | 2500 瓦 | 2400 瓦 | |
| 2Ω | 1800 瓦 | 1200 瓦 | 3500 瓦 | 2500 瓦 | 4500 瓦 | 4100 瓦 | |
| 1 通道橋接/并聯 AB+CD 使電流和電壓翻倍 |
8Ω | 1600 瓦 | 1500 瓦 | 3500 瓦 | 2500 瓦 | 4500 瓦 | 4200 瓦 |
| 4Ω | 2500 瓦 | 1600 瓦 | 5000 瓦 | 2500 瓦 | 7500 瓦 | 4200 瓦 | |
| 2Ω | NR* | NR* | NR* | NR* | NR* | NR* | |
| 1通道4通道并聯 ABCD 四倍電流 |
8Ω | 500 瓦 | 400 瓦 | 1400 瓦 | 1150 瓦 | 1600 瓦 | 1150 瓦 |
| 4Ω | 1000 瓦 | 800 瓦 | 3000 瓦 | 2500 瓦 | 3000 瓦 | 2300 瓦 | |
| 2Ω | 1700 瓦 | 1600 瓦 | 5000 瓦 | 2500 瓦 | 5300 瓦 | 4200 瓦 | |
完整的功率輸出分配規格（單路、橋路、并聯通道及所有組合），請參考產品的用戶手冊。
NR* = 不推薦，因為電流消耗過大
BOLD = 負載和通道數的佳配置
控件、指示器和連接
重量和尺寸
| PLD4.2 | PLD4.3 | PLD4.5 | |
| 產品尺寸（高×寬×深） | 89 × 482 × 305 毫米 3.5 × 19 × 12 英寸 |
89 × 482 × 406 毫米 3.5 × 19 × 16 英寸 |
89 × 482 × 406 毫米 3.5 × 19 × 16 英寸 |
| 紙箱尺寸（高×寬×深） | 610 × 460 × 178 毫米 24 × 18 × 7 英寸 |
610 × 530 × 178 毫米 4 × 20.9 × 7 英寸 |
610 × 530 × 178 毫米 24 × 20.9 × 7 英寸 |
| 凈重 | 8.4 公斤/18.5 磅 | 9.5 公斤/21 磅 | 10 公斤/22 磅 |
| 裝運重量 | 10 公斤/22 磅 | 11.4 公斤/25 磅 | 11.8 公斤/26 磅 |
| 機構批準 | 符合 UL、CE、RoHS/WEEE、FCC A 類（傳導和輻射發射） | ||
| 紙箱內容 | 鎖定 IEC 電纜、快速入門指南、USB 電纜 | ||
